新型 SBD 和 MOSFET 封装大幅缩减尺寸，提升功率密度

几乎在任何应用中，尺寸如同效率一样重要。例如，在企业数据中心中，很大一部分前期成本来自机房租用，而且电费占据大部分运营成本。在各种工业电源和电机驱动应用中，需要在尺寸、重量、效率和成本之间仔细权衡才能取得成功。

事实上，提高功率密度的压力越来越大。使用 10 kW/机架的传统数据中心已不足以满足高性能计算、人工智能和机器学习等终端应用的要求ⁱ。

工业应用也呈现类似趋势，对更小尺寸、更轻重量和更低冷却要求的需求日益增加，这就要求更高的效率和功率密度。

与硅相比，宽禁带半导体技术，如 Wolfspeed 的碳化硅（SiC）MOSFET 和肖特基势垒二极管（SBD）可为电源设计人员带来诸多优势。更低的传导和开关损耗提高了效率，高频工作有助于减小电感、电容和变压器等无源元件的尺寸。其高耐结温能力支持采用更小的热管理解决方案。Wolfspeed 产品支持 650 V 或更高的阻断电压，有助于减少高压应用中所需的开关器件数量。

最终结果是以更低的系统级成本提升系统级效率和功率密度。

封装的重要性

然而，这些优势也为封装技术带来了压力，封装技术需要支持而不是阻碍器件性能。常见的封装技术挑战包括：

• 控制寄生效应
• 在不牺牲散热性能的情况下减小封装尺寸

为了满足市场对高功率密度的需求，Wolfspeed 开发了更小尺寸的全新表贴封装的分立 SiC 肖特基二极管和 MOSFET。Wolfspeed 现可提供 QFN 8 × 8 封装的第六代650V 耐压的SIC肖特基二极管，采用无引线（TOLL）封装的第三代 SiC  MOSFET也可提供样品，比其他 TO-247-3、TO-247-4 和 TO-263-7 封装尺寸要小得多。

传统的通孔封装（如TO-247）会使一些大批量系统生产商面临自动化装配的挑战。如果电路板上的所有器件都采用表面贴装（SMD），则只需一个自动化步骤即可完成组装。这可显著降低生产成本。

8 × 8 QFN 中的肖特基二极管

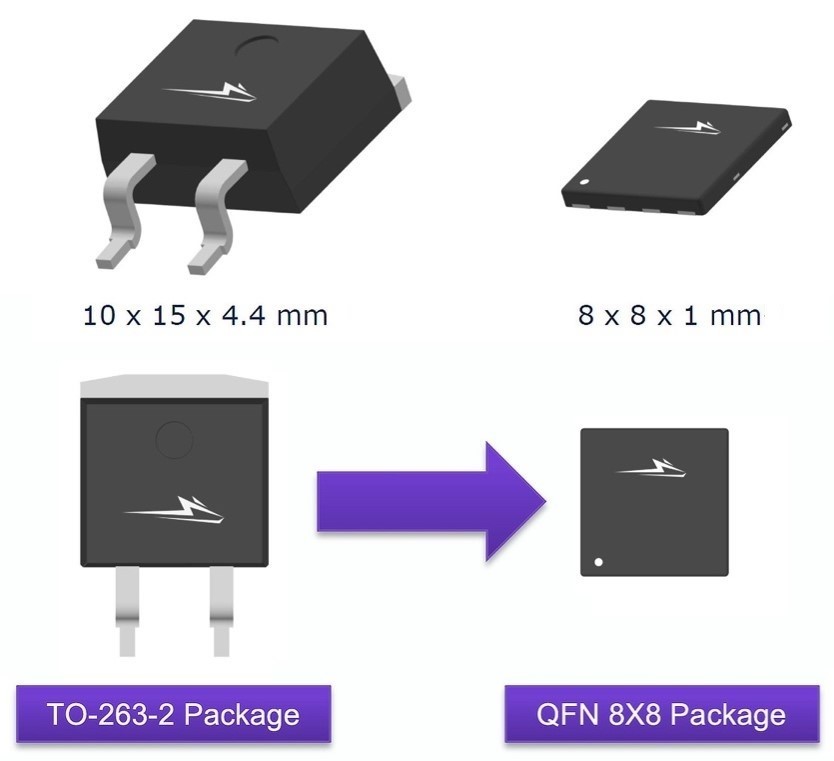

与封装 ID 为“G”的标准 TO-263 2L 相比，封装 ID 为“Q”的QFN封装二极管（C6D06065Q、C6D08065Q 和 C6D10065Q）的尺寸缩小了 60%（图 1）。与 TO-263 2L 或 D2PAK 相比，新款 QFN 8x8 器件的高度降低了 80%。总的来说，体积的减少使 QFN 非常有利于低高度限制的应用。

Wolfspeed SiC SBD 技术还能实现 1.27 V（25 ˚C 时）和 1.37 V（175 ˚C 时）的低正向压降（V_F），从而降低正向导通损耗。这使得设计人员可以在 Boost PFC 变换器等应用中实现最高的系统级效率。

QFN 封装具有较低的引线电感，这对于降低系统的开关损耗和实现高频开关而言至关重要。通过提高开关频率，这些器件能够实现更高的功率密度。QFN 封装还集成有底部冷却式高效散热管理（图 2）。

QFN封装所有器件都满足适合于400 V电压系统的爬电距离要求。这些器件可提供 6 A、8 A 和 10 A 的连续正向电流（I_F）额定值，结壳热阻（R_{θ, JC}）低至 1.4 ˚C/W。

TOLL 封装碳化硅 MOSFET

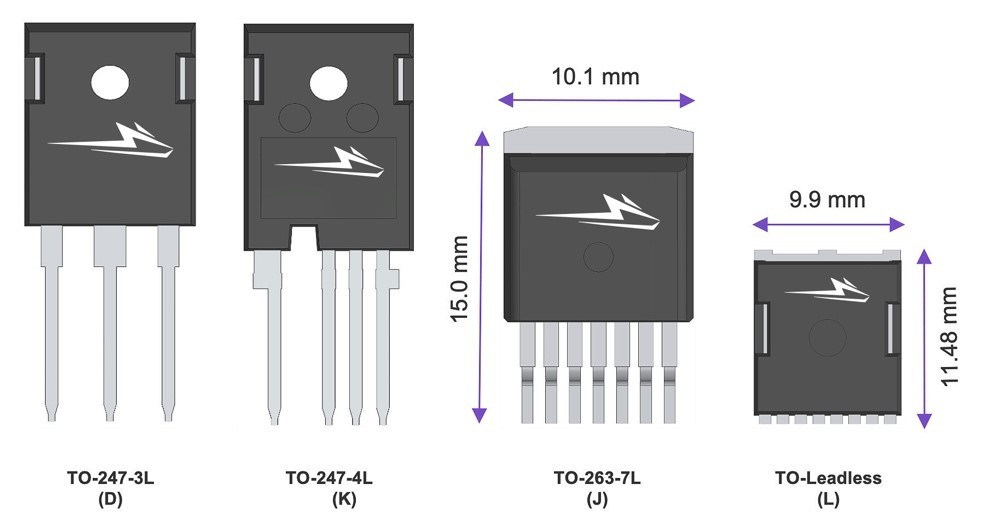

表贴 TOLL 是一种创新型封装，业内通常用于高电流、高功率密度应用。Wolfspeed 工业级650 V TOLL封装SiC MOSFET尺寸明显低于其他封装（图 3）。标准 TO-263-7L 的尺寸为 151.5 mm²，高度为 4.30 mm，与之相比，TOLL 器件的尺寸为 113 mm²，高度为 2.2 mm。这意味着尺寸减少了近 25%，高度更是减少了 50%。

Wolfspeed 的 TOLL 封装更低电感特性让设计人员可以使用更低的外部栅极驱动电阻，这不仅可以降低开关损耗，还有助于避免关断期间的峰值电压过冲。因此，这些器件非常适合高开关频率应用，有助于减小磁性元件的尺寸从而提高功率密度。

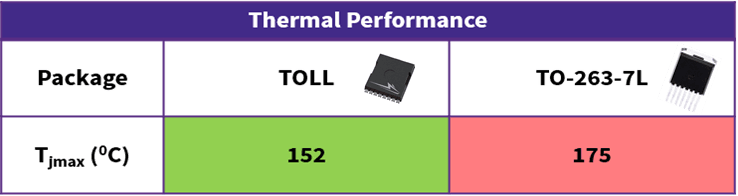

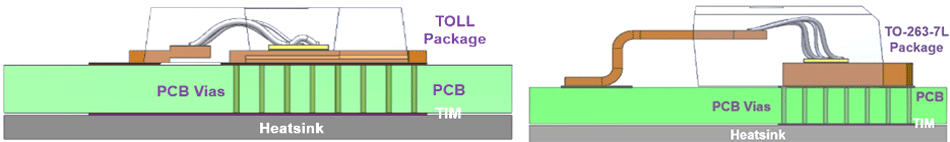

为了满足该尺寸封装的热管理要求，新的 TOLL 器件采用更大的背面金属焊盘，有助于降低器件结温 （T_jmax）。在热仿真中，如图 4 所示，5000 W/m²K 对流冷却条件下测试了28 W功耗的散热表现。与 TO-263-7L 的 175 ˚C 相比，TOLL 器件可以将 T_jmax 保持在 152 ˚C 的较低温度，因此，采用TOLL封装的设计只需更少的散热管理，从而为应用带来成本、空间和重量方面的优势。

TOLL 器件的最小爬电距离为 3.5 mm（D-S），非常适合约 400VDC 工作电压。MOSFET PC3M0045065L、PC3M0060065L 和 PC3M0120065L 提供 45 mΩ、60 mΩ 和 120 mΩ 三种 R_DS(ON) 选项，额定漏极电流（I_D）分别为 50 A、36 A 和 21 A。

该特性使得这些开关适合各种应用，包括服务器/电信电源、消费/计算/工业 SMPS、太阳能逆变器、电动机、轻型电动汽车、电池充电器和家用电器。

采用散热性能更好、体积更小的器件

Wolfspeed 的新型 SMD 功率器件不仅节省了宝贵的应用空间，而且散热效率更高，有助于降低生产成本和散热解决方案成本、提高功率密度。

访问 Wolfspeed 的 650 V 碳化硅肖特基二极管和碳化硅 MOSFET 产品页面，寻找最符合您设计目标的器件。
